บทที่ 9: โต๊ะทำงาน เครื่องมือ บัดกรี เดินสาย และป้องกัน Noise

บทที่ 9: โต๊ะทำงาน เครื่องมือ บัดกรี เดินสาย และป้องกัน Noise

ศัพท์สำคัญประจำบท

ศัพท์หลักที่ต้องเข้าใจก่อน

คำศัพท์	ความหมายแบบสั้น	ใช้กับงานลำโพงอย่างไร	ตัวอย่าง/ข้อควรระวัง
Cold Joint	รอยบัดกรีไม่ติดจริง (ด้าน/ร่วน)	ทำให้เสียงขาด ๆ หาย ๆ หรือเปิดไม่ติด	มักเกิดจากความร้อนไม่พอ/ขยับตอนแข็ง
AWG	มาตรฐานเบอร์สายไฟ	ใช้เลือกสาย power ให้รับกระแสได้	สายเล็กเกิน → drop + ร้อน
Shielding	การกันสัญญาณรบกวน	ลดเสียงซ่า/ฮัมจากสายสัญญาณ	สายยาวควรใช้ shield หรือ twisted pair
Ground Loop	กราวด์หลายจุดทำให้เกิดฮัม	เป็นสาเหตุฮัมยอดฮิตเมื่อใช้ adapter	แก้ด้วย star ground/แยกกราวด์
EMI	คลื่นรบกวนจาก switching	ทำให้ BT หลุด/มีเสียงแทรก	ลดด้วยสายสั้น/กรอง/วาง layout ดี
Decoupling	คาปาซิเตอร์จ่ายกระแสชั่วขณะ	ลด VCC ตกตอนแอมป์ดึงกระแส	ต้องอยู่ใกล้ชิปมาก (<5mm)

ศัพท์เสริมที่จะเจอในบท

คำศัพท์	ความหมายแบบสั้น	ใช้กับงานลำโพงอย่างไร	ตัวอย่าง/ข้อควรระวัง
Flux	สารช่วยให้ตะกั่วไหลและติดดี	บัดกรีง่ายขึ้น ลด cold joint	ใช้มากไปต้องทำความสะอาด
Heat Shrink	ท่อหดหุ้มสาย	ทำ strain relief กันลัดวงจร	ต้องหดให้พอดีไม่หลวม
Ferrite	แกนเฟอร์ไรต์ลด EMI	ช่วยลด noise บนสาย power	ไม่ได้แก้ root cause เสมอ

เปิดบท: ทำไมลำโพง DIY มีเสียงซ่า

ต่อวงจรเสร็จ เปิดเพลง แต่ช่วงเงียบมีเสียง “ซ่า”? หรือต่อ USB charger เข้าไปเสียงแย่ลง? นี่คือ Noise เกิดจาก:

• Ground loop: อุปกรณ์หลายตัว ground ไม่เท่ากัน → ฮัม
• EMI: Switching จาก TPA3116 (250kHz) หรือ charger (100kHz) รบกวน signal
• Switching noise: SMPS ripple ผ่าน power supply → ซ่า
• Capacitive coupling: สาย signal ใกล้สาย power → รั่ว
• Poor grounding: สาย ground ยาว/บาง/หลายจุด → noise

ข้อสังเกตจากชุมชน DIY ไทยและปัญหาที่พบบ่อย: “ซื้อบอร์ดเดียวกัน ร้านนี้เสียงดี ร้านนั้นเสียงซ่า” — ร้าน A มี decoupling ครบ + ground plane ใหญ่ + LC filter ดี ร้าน B ประหยัด component → noise สูง (ข้อมูลจากประสบการณ์ส่วนตัว/กลุ่ม DIY ไทย ไม่ใช่ข้อมูลทางวิทยาศาสตร์)

ภาพที่ 9.1 รอยบัดกรีดี (เงา กรวย ติดแน่น) vs แย่: cold joint (ด้าน ไม่ติด), dry joint (ไม่เกาะ lead), bridge (ตะกั่วข้าม), excess (อ้วน), insufficient (บางเกิน)

เครื่องมือขั้นต่ำ

เครื่องมือ	ราคา (บาท)	ใช้ทำอะไร	แนะนำ
หัวแร้ง adjustable	600–1500	บัดกรีทุกอย่าง	Yihua 937D, KSger T12
ตะกั่ว leaded (Sn63Pb37)	50–200	หลอมง่ายสุด	0.8mm flux core
ตะกั่ว lead-free (SAC305)	80–300	ปลอดภัย RoHS	0.8mm flux core
Wire stripper/cutter	100–300	ปอก/ตัดสาย	มีหลาย AWG
Flush cutter	50–150	ตัด lead ชิด PCB	ขาดไม่ได้
Solder wick	50–150	ดูดตะกั่วเกิน	2–3mm
Desoldering pump	50–200	ดูดตะกั่วจาก hole	แบบปลาย Teflon
Multimeter	200–2000	วัดทุกอย่าง	Aneng AN8008, Uni-T
Helping hands	100–300	จับ PCB ขณะบัดกรี	มีแว่นขยายจะดี
Heat shrink + heat gun	100–500	หุ้มสาย/strain relief	หลายขนาด
Tweezers ESD-safe	50–200	จับ SMD	Fine tip

หัวแร้ง 20W ไม่มี temp control + lead-free = หายนะ — ร้อนไม่พอ → cold joint → วงจรทำงานบ้างไม่ทำงานบ้าง ซื้อ adjustable 600 บาท คุ้มกว่าซ่อม 10 ชม.

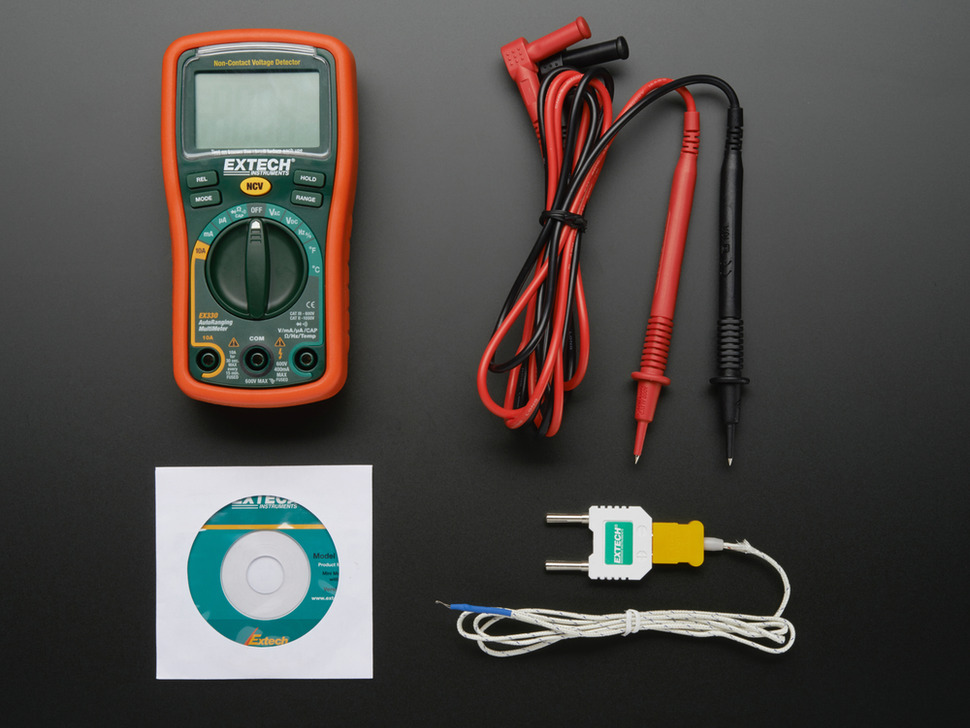

ภาพที่ 9.2 มัลติมิเตอร์ — เครื่องมือวัดแรงดัน กระแส ความต้านทาน ที่ขาดไม่ได้สำหรับ DIY ลำโพง

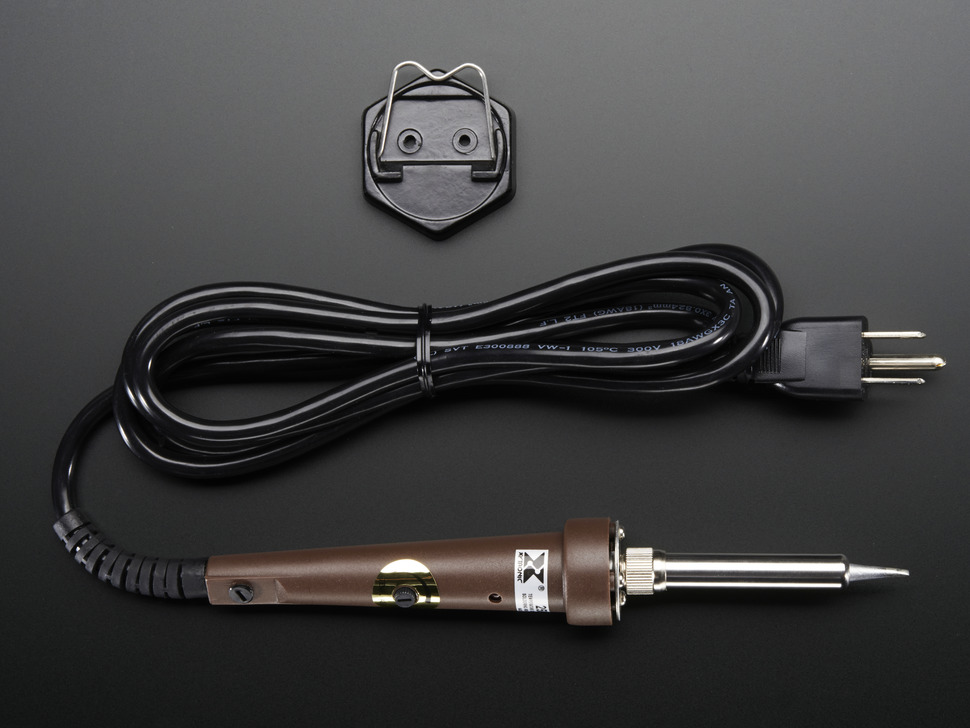

ภาพที่ 9.3 อุปกรณ์บัดกรี: หัวแร้ง adjustable, ตะกั่ว, flux, solder wick, flush cutter

ภาพที่ 9.4 ท่อหด (heat shrink) และขั้วสาย — ใช้หุ้มจุดต่อป้องกันชอร์ต

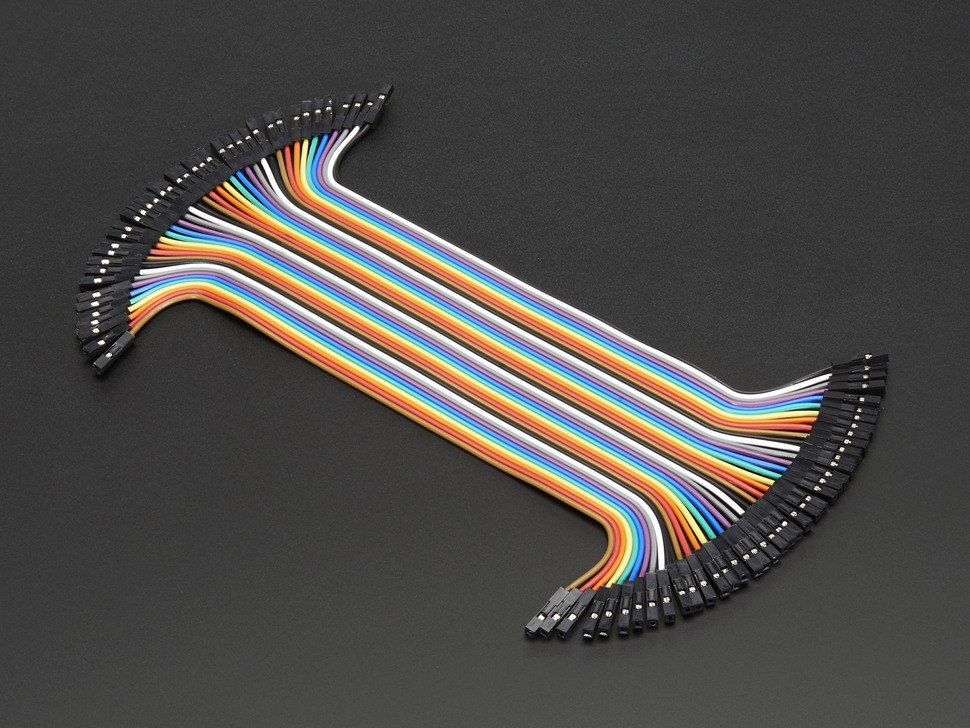

ภาพที่ 9.5 ขั้วสายไฟและ JST connector สำหรับต่อวงจรลำโพง

บัดกรีที่ถูกต้อง

Cold Joint: ผิวด้าน ไม่เงา มี crack → resistance สูง → เสียงแตก/ไฟตก/ร้อน Dry Joint: ตะกั่วเกาะ pad แต่ไม่เกาะ lead → open circuit → ไม่ทำงาน Bridging: ตะกั่วข้าม pad → short → ควัน/ไฟลุก

ขั้นตอน:

1. ทำความสะอาด tip (brass sponge)
2. Tin tip (เคลือบตะกั่ว)
3. Preheat pad + lead 1–2 วิ
4. ใส่ตะกั่วที่ junction (ไม่ใช่บน tip)
5. ดึงตะกั่วออก รอ 1 วิ ดึงหัวแร้งออก
6. อย่า blow (oxidize)

SMD 0805/0603: ใช้ hot air หรือ soldering iron ปลาย chisel ทาตะกั่วที่ pad ทั้งสองข้าง วาง component ด้วย tweezer แล้วแตะปลายตะกั่วที่ปลาย component ให้ flow ทั้งสองข้าง

เดินสายป้องกัน Noise

ภาพที่ 9.6 เดินสายดี (star ground, สายสั้น, แยก signal/power) vs แย่ (daisy chain ground, สายยาว ปนกัน) — ผลต่างคือ เงียบ vs ฮัม/ซ่า

1. แยก Signal กับ Power:

• สาย signal (BT→amp) อย่าวางใกล้/ขนานสาย power (battery→amp, speaker)
• ถ้าข้าม → ตัดกันในมุม 90°

ภาพที่ 9.7 แยกสาย signal (BT→amp) ออกจากสาย power (แบต→amp) — สาย power ใช้ twisted pair สาย signal ใช้ shielded cable

2. สาย Speaker สั้นที่สุด:

• ยาว = antenna รับ EMI → noise
• ถ้าต้องยาว: twisted pair หรือ shielded cable

3. Star Ground:

• จุด ground เดียวที่ battery negative → แยกไป amp, BT, charger
• อย่า ground loop (ground จากหลายจุดมาบวก)

4. สาย Power หนาพอ:

• TPA3116 30W×2, 4Ω, 24V ≈ 3A+ peak → AWG 18 หรือหนากว่า
• สายบาง → voltage drop → clipping

5. Shielding:

• BT module ห่างจาก amp 5cm+ หรือใส่ metal shield
• สาย signal ยาว (>10cm): shielded cable หรือ twisted pair

6. Decoupling ใกล้ Amp:

• Ceramic 0.1–1μF ใกล้ VCC pin <5mm
• Electrolytic/bulk 100–1000μF ใกล้ power entry

ข้อสังเกตจากชุมชน DIY ไทยและปัญหาที่พบบ่อย: “บอร์ด TPA3116 ต่อ adapter 12V เสียงซ่า ต่อแบตไม่ซ่า” — adapter SMPS มี switching ripple 100kHz+ → ผ่าน power supply → amp pickup แก้: เพิ่ม bulk cap 1000μF+ ใกล้ amp, ใช้ LC filter บน power line, หรือใช้ battery power (clean DC) (ข้อมูลจากประสบการณ์ส่วนตัว/กลุ่ม DIY ไทย ไม่ใช่ข้อมูลทางวิทยาศาสตร์)

อาการเสียที่เจอบ่อย

อาการ	สาเหตุ	วิธีตรวจ	ปกติ	ผิด
ฮัมตลอด	Ground loop / adapter ไม่ isolated	ใช้แบตแทน adapter	เงียบ	hum 50/60Hz
ซ่าช่วงเงียบ	BT module DAC noise / gain สูง	วัด noise floor ที่ output	<1mV	>10mV
เสียงแตกตอนเปิด-ปิด	ไม่มี soft-start / DC offset	ดูว่ามี pop suppress	เงียบ	pop ดัง
ร้อนที่สาย/ขั้ว	สายบาง / ขั้วหลวม / รั่ว	วัดอุณหภูมิ / voltage drop	อุ่น	ร้อนจับไม่ได้
หลุดบ่อย	Connector หลวม / สายหัก	ดัดสาย ดูหายไหม	นิ่ง	หลุด
EMI รบกวน BT	สาย output ยาว / BT ใกล้ amp	ห่าง BT จาก amp 10cm+	เสถียร	หลุดบ่อย

Decision Rule

ถ้าคุณมี…	ใช้…	เพราะ…
งบ <500 บาท	หัวแร้ง adjustable 20–60W + ตะกั่ว leaded + multimeter 200 บาท	พอเริ่มต้น
งบ 500–1500 บาท	+ solder wick + pump + helping hands + heat shrink + flush cutter	ครบพื้นฐาน
งบ 1500–3000 บาท	+ hot air rework + ESD mat + tweezers + label maker	ทำ SMD/รักษา component
งบ >3000 บาท	+ oscilloscope 2-channel + bench PSU + LCR meter	วัด/แก้ปัญหาได้ลึก
แก้ noise	Star ground + shielded signal + separate power/signal + ferrite bead	ระบบป้องกัน

สรุปบทที่ 9

1. หัวแร้ง adjustable คือการลงทุนที่คุ้มค่าที่สุด
2. Cold/dry joint = วงจรทำงานไม่เสถียร — เรียนรู้ให้เห็นและแก้
3. แยก signal/power, star ground, สั้น, หนา = ลด noise
4. Adapter SMPS มี ripple — ใช้ battery หรือเพิ่ม bulk cap/LC filter
5. Shielding/twisted pair สำหรับสายยาว
6. เครื่องมือพื้นฐาน: หัวแร้ง, multimeter, cutter, stripper, wick, heat shrink

แบบฝึกหัด

1. ทำไม cold joint ถึงอันตราย? (เฉลย: resistance สูง → ไฟตก → ร้อน → อาจไหม้)
2. ทำไมต้องใช้ star ground แทน ground loop? (เฉลย: ลด current วนระหว่างอุปกรณ์ → ลด hum)
3. ถ้า adapter 12V ทำให้เสียงซ่า แต่แบตไม่ซ่า → สาเหตุ? (เฉลย: SMPS ripple + ground loop)
4. ทำไม ferrite bead ใส่บนสาย power ช่วยลด noise? (เฉลย: ดูดซับ high-frequency noise)
5. AWG 22 vs AWG 18 ต่างกันเท่าไรใน current carrying? (เฉลย: AWG 18 หนากว่า ~1.6× จ่าย current ได้มากกว่า)

---
